Scribus - Tema 25 - Trabajo con Polígonos

Scribus
La idea es combinar 2 o más formas en los diferentes niveles y convertirlas en una sola forma con Scribus. Cree dos Polígonos diferentes, rellénelos de color.

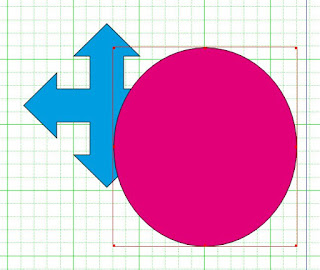

Para comenza debe crear dos formas o dos polígonos solapándose en alguna de sus zonas.



Scribus

Seleccione los dos Polígonos.

Scribus

A continuación, seleccione Elemento - Combinar Polígonos en el menú, los colores se derivan del objeto inferior.

Scribus

Vamos a comenzar a jugar con Formas y Polígonos para hacer mas profesional o mas atractivo nuestros trabajos.

En la barra de menú, seleccione Elemento - Herramientas de trazado - Efectos de lente, dentro de esta tiene dos opciones, marque la primera, Lente de aumento, observe el resultado, puede modificar las cantidades para ajustar a sus necesidades el dibujo final.

Scribus

Marque Lente ojo de pez, el resultado es el contrario al anterior.

Scribus

Ajuste las cantidades para obtener el dibujo que desea.

Scribus


Haga clic en la barra de menú en Elemento - Herramientas de trazado - distorsión de malla, aparecerá su trabajo con una malla o rejilla y unos puntos rojos, también llamados pivotes.

Scribus

Haga clic en un punto rojo o pivotes y arrástrelo para ver los efectos que produce.

Scribus

Cuando acabe de modificar el dibujo, haga clic en el botón OK. En caso que no est emuy conforme con el resultado, puede hacer clic en el botón Reiniciar para comenzar desde el principio.

Scribus

El siguiente paso es realizar algunas operaciones sobre nuestros trabajos, haga clic en la barra de menú en la opción Elemento - Herramientas de trazado - Operaciones de trazado.



Nos muestra el siguiente cuadro de diálogo, puede ir haciendo modificando el campo Operación y viendo los efectos que produce en su trabajo.



  • Unión.


Scribus

  • Sustracción.

Scribus

  • Intersección.

Scribus

  • Exclusión.

Scribus

  • Intersección + Exclusión.

Scribus
